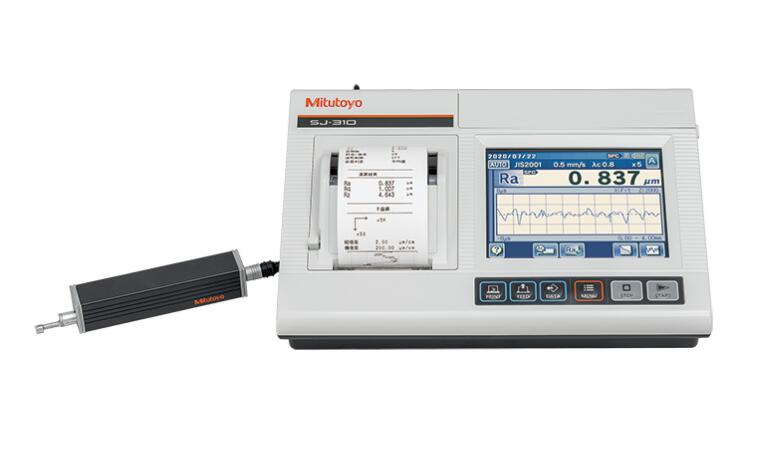

測量范圍 X軸

16.0mm

檢出器范圍

360 μm(-200 μm - +160 μm)

檢出器范圍/分辨率

360 μm / 0.02 μm, 100 μm / 0.006 μm, 25 μm / 0.002 μm

測量速度

測量: 0.25mm/s, 0.5mm/s, 0.75mm/s 返回: 1mm/s

測力/觸針尖端形狀

取決于貨號: 0.75mN/60o, 2μmR (代碼號末尾"-01")
4mN/90o, 5μmR (代碼號末尾"-02")

導頭壓力

400mN 以下

適用標準

JIS1982/ JIS1994/ JIS2001/ ISO1997/ ANSI/ VDA

評價輪廓

原始輪廓, 粗糙度曲線, DF 曲線, 粗糙度 motif 曲線

評價參數

Ra, Rc, Ry, Rz, Rq, Rt, Rmax*1, Rp, Rv, R3z, Rsk, Rku, Rc, RPc, Rsm, Rz1max*2, S, HSC, RzJIS*3,
Rppi, RΔa, RΔq, Rlr, Rmr, Rmr(c), R..c, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, ..a, ..q, Lo, Rpm,
tp*4, Htp*4, R, Rx, AR, W, AW, Wx, Wte, 支持用戶定義

分析圖表

支持曲線／振幅分布曲線

濾波

高斯, 2CR75, PC75

截至波長

(`c)0.08, 0.25, 0.8, 2.5 mm,(`s*5)2.5, 8 μm

取樣長度

0.08, 0.25, 0.8, 2.5 mm

取樣數

×1,×2,×3,×4,×5,×6,×7,×8,×9,×10,
任意長度 (0.3 to16.0mm: 0.01mm 間隔)

LCD

尺寸規格117.8×88.2 mm

顯示語言

16國語言 (日語, 英語, 德語, 法語, 意大利語, 西班牙語, 葡萄牙語, 荷蘭語, 波蘭語, 匈牙利
語, 瑞典, 捷克語, 繁體中文, 簡體中文,韓國, 土耳其)

計算結果顯示

1段: 只顯示演算結果
4段: 縱向4 段顯示4 個演算結果
波形顯示: 縱向顯示一個參數的演算結果和評價曲線.
跟蹤顯示: 顯示過去10 次的同一參數的演算結果

打印功能*1

測量條件 / 計算結果 / 判斷結果 / 每個取樣長度的計算結果 / 公差值 / 評價曲線 /
圖形曲線 / 負荷曲線 / 振幅分布曲線 / 環境設置項目

外部I/O功能

USB I/F, Digimatic輸出, 打印機輸出, RS-232C I/F, 腳踏開關 I/F

用戶自定義

期望獲得的參數可以挑選出來，用于計算和顯示

GO/NG判讀*2

最大值規則，16%規則，平均值規則，標準偏差 (10, 20, 30)

存儲測量條件

關閉電源時保存條件

存儲

內置存儲器: 測量條件 (最多10件)
存儲卡 (選件): 測量條件 500件, 測量曲線10000 件, 畫面數據 500件, 文本數據10000件,
統計數據 500件, 機器設定狀態的備份1 件, 跟蹤10 數據保存10 件

校準

輸入數值自動校準 / 多次測量 (最大 12次) 取平均值校準方式

省電功能

自動休眠功能 (可設置在 10-600秒) *3

電源

內置電池 (Ni-MH 可充電電池) / AC 適配器
充電時間 : 大約 4 小時 (根據環境溫度可能有變動)
電池壽命 : 大約 1500 次測量 (根據使用條件/環境會有微小差異)

外形尺寸

演算顯示部275×109×198mm
驅動部115×23×26.7 mm (包含檢出器) (W×D×H)

重量

大約1.8 kg (顯示部, 驅動部, 標準檢出器)

標準附件

12AAM475 連接電纜 *8
178-601 粗糙度標準片 (Ra3μm)
357651 AC 適配器
12AAA217 平面測量觸針導頭
12AAA218 圓柱型表面測量觸針導頭
12AAA216 支撐底座
12BAK700 校準臺
12BAG834 觸控筆
12BAL402 保護膜
270732 打印紙 (5 包裝)
12BAL400 攜帶皮套
螺絲刀, 觸控筆用掛件, 操作手冊, 速查手冊, 保證書
