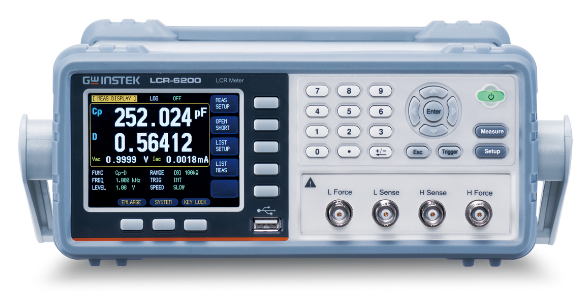

固緯GwinstekLCR-6200 高精密度LCR表LCR-6200 高精密度LCR測試儀
固緯電子推出全新的高精密度LCR表 – LCR-6000系列，該系列提供測試頻率從2kHz ~300kHz(最高)，共5個機型。整體設計小型化，是本系列的特色之一（2U）,1/2 Rack，無論是放置在桌上使用、或是架設在系統中，都是不占空間的絕佳選擇。雖然LCR-6000系列小型化了，但它所能提供的多樣豐富的特色，可廣泛使用于被動組件測試的各階段，如R&D、生產測試、入料檢驗…等、會是絕佳的測試?yán)鳌?br />
固緯 LCR-6002 高精密度LCR表雖然全面小型化了，但它所提供的功能卻更加的豐富和多樣。首先全系列采用3.5英寸的彩色LCD顯示屏，除了維持和以往相同之豐富顯示參數 ~ 同時顯示設置條件與量測結果外，還增加了2個額外監控的參數；簡言之，同個畫面下，最多可顯示4個參數結果，大大提升量測的效益。另外，增加了大數值顯示模式切換，不僅強調了量測的結果、同時在此模式下還能提供PASS/FAIL的判定，讓檢測的判定更加快速和便利。

使用更加便捷也是該系列產品另一個特點。LCR-6000系列提供了兩種執行歸零的方式 ~ 全頻段或單點；當使用者執行了全頻段歸零后，在不關閉電源和不更換測試治具的前提下，可于適用的頻率范圍內任意更換頻率點來進行量測，節省因重復執行歸零所帶來的時間浪費；此外，范圍內的頻率是連續的，用戶可輸入實際需求的頻率值，對組件進行最真實的測試。

LCR-6000系列還提供了多樣的輔助測量模式，以應對不同類型的材料在測量應用上之需求。例如，針對多層膜陶瓷電容(MLCC)在測量上對測試電壓的需求，提供了自動準位控制(ALC)功能。針對電感組件的測量，則提供了測試電流可設定、直流電阻測量功能、另外也提供了選購的外部偏流盒(±2.5A)，來滿足測量上的需求。針對電容組件需要的直流偏壓測試，則提供了內部±2.5V可調電壓，或透過選購的外部偏壓盒(±45V)讓使用者進行材料的驗證測量。另外，10個步驟列表測試功能， 每個測試步驟的參數能夠根據使用者的需求進行設定，以觀測待測組件特性的趨勢。

LCR-6000系列內部提供了10組設定儲存的內存，方便用戶調用測試條件，內部可存儲10,000筆量測結果，方便實時記錄量測結果。同時，LCR-6000系列也提供了USB host，讓內部儲存的結果不須連結PC就能取出；同時當USB host插入隨身碟時，還可進行顯示畫面的擷取儲存，方便用戶制作設定時的作業指導書。

在連接外部控制方面，LCR-6000系列提供了Handler的接口，再搭配上本身測量的分選功能(9BIN,AUX:1BIN)，可提供連接選別機進行材料的分選作業。對于需求遠程控制和擷取測量結果的用戶，LCR-6000系列則提供了RS-232C，讓設定控制或測量結果的讀取可透過PC傳送指令來進行；另外，免費的PC端軟件，除了可提供用戶一個立即存儲測量結果的工具，同時也節省程序開發的時間。

全新LCR-6000系列的小型化，可有效改善擺放空間不足的限制；而多樣化的測量功能和顯示的呈現方式，相信無論是在R&D或工程單位對組件采用的評估、或組件生產對其等級分選的需求、或進料檢驗對組件規格的確認，絕對都是無往不利、高CP值的最佳選擇。
固緯Gwinstek LCR-6200 高精密度LCR測試儀

測試頻率
	LCR-6300: 10Hz～300kHz(±0.01%) LCR-6200: 10Hz～200kHz(±0.01%)                          LCR-6100: 10Hz～100kHz(±0.01%)                       LCR-6020: 10Hz～  20kHz(±0.01%) LCR-6002: 10Hz～    2kHz(±0.01%) (4 digits resolution)
輸出阻抗
	30Ω / 50Ω / 100Ω 可選擇
基本準確度
慢速 / 中速	0.05%
快速	0.1%
測試速度
	快速: 25ms / 中速: 100ms / 慢速: 333ms
測試信號準位
電壓	10.00mV- 2.00V (±10%)  CV:10.00mV- 2.00V(±6%)
電流	100.0uA- 20.00mA (±10%) CC:100.0uA- 20.00mA(±6%) (@2VMax)
直流偏壓
內部	±2.5V (0.5%+0.005V)
顯示范圍
R, X, |Z| G, B, |Y| L C D Q θd θr DCR Δ%	0.00001Ω ~ 99.9999MΩ 0.01nS ~ 999.999S 0.00001uH ~ 9999.99H 0.00001pF ~ 9999.99mF 0.00001 ~ 9.99999 0.00001 ~ 99999.9 -179.999° ~ 179.999° -3.14159 ~ 3.14159 0.00001Ω ~ 99.9999MΩ -99999% ~ 99999%
測試參數
測試組合	Cs-Rs, Cs-D, Cp-Rp, Cp-D, Lp-Rp, Lp-Q, Ls-Rs, Ls-Q, Rs-Q, Rp-Q, R-X, DCR, Z-θr, Z-θd, Z-D, Z-Q, Auto LCZ
監控參數(最多2個可選擇/每次)	Z, D, Q, Vac, Iac, Δ, Δ%, θr, θd, R, X, G, B, Y
表列測試
	10 個步驟
分選
	比較器 (9BIN,AUX:1BIN)
記憶組
內部 – 面板設定	10個文件名
內部 – 量測數據	10000 Data(.csv)
USB儲存	10個文件名, 9999個Data檔案, 999個LCD畫面檔案
其他功能
自動準位控制 (ALC)	ON/OFF
平均	1~256次
觸發	內部 / 手動 / 外部 / Bus
觸發延遲	0ms~60s
判定功能	PASS / FAIL
畫面儲存	直接存入U(xiǎn)SB（Bmp格式）
顯示屏
	3.5英寸LCD, RGB color (320x240)
界面
	RS-232(SCPI), Handler, USB Host
使用電源
	AC 90V-250V, 50-60Hz, Max. 30VA
尺寸及重量
	265(寬)x107(高)x312(長) mm, 約3公斤

標準附件

安全指南 x 1, 電源線 x 1, 測試線 LCR-06A x 1,光盤 x1(完整使用手冊電子文件)

選購附件

LCR-05 測試治具 – 針對水平或垂直腳組件
LCR-06A 測試治具 – 凱爾文夾
LCR-07 測試治具 – 鱷魚夾
LCR-08 測試治具 – 鑷子形式
LCR-15 測試治具 – 針對SMD組件(0201 to 1812)
LCR-16 外部偏壓盒 – ±45V
LCR-17 外部偏流盒 – ±2.5A
GTL-232 RS-232C連接線, 9-pin對9-pin母座, 2-3對跳線, 約2公尺
